高功率電子負載有效模擬啟動涌浪電流
2016-04-07
隨著越來越多廠家投入電池產品的研究，電池應用的場合就變得越來越多，也加上綠色環保意識抬頭，開始有電動機車、油電混合汽車、甚至純電動車也慢慢問世，但是不論是機車或是汽車，啟動時的涌浪電流對電池來說是個一大考驗，因?yàn)橥鶗日Ｊ褂脮r還要大上幾倍，甚至有可能因?yàn)榇怂查g暫態電流造成電池提早老化，導致毀損，因此該如何模擬啟動涌浪電流來測試電池是否有問題就顯得非常重要。
致茂電子在模擬啟動涌浪電流測試這部份，可提供63200高功率電子負載及63600模組式電子負載，這兩系列直流負載電流爬升時間分別為24us以及10us，透過軟體搭一個DAQmx(此為資料擷取卡，做為數位資料轉換成類比電壓輸出)，電子負載便會依據此類比電壓去拉載相對應的電流值，進而模擬啟動電流。

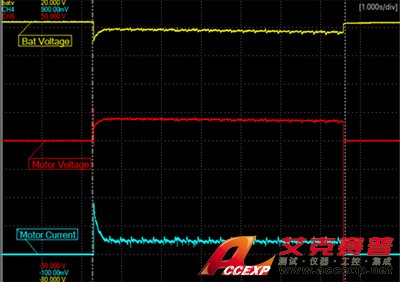

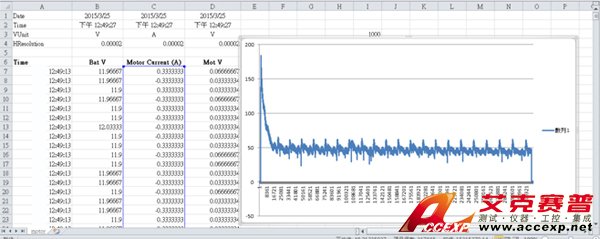

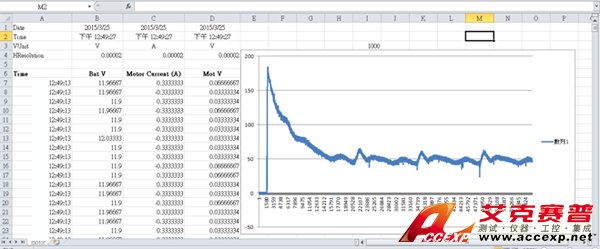

客戶可以先透過示波器勾取欲還原的電流波形(如下圖，藍色部分為電流波形)并轉存為CSV格式

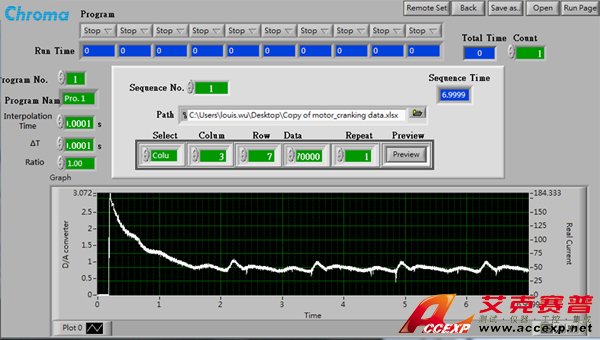

使用者可以將該檔案透過Dynamic Waveform軟體進行還原且測試。
